BoronLander制作教程

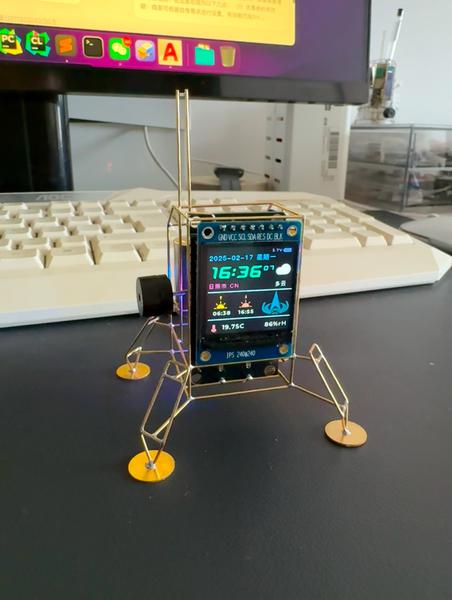

BoronLander 本作品是使用ESP32开发板和240x240IPS 屏幕制作的一款桌面电路雕塑摆件，屏幕可以显示时间日期，天气预报（支持全球主要国家，可能天气没有那么准确）温湿度 日升日落时间等信息。

工具清单

制作BoronLander 您需要准备以下工具：

1、电洛铁

2、焊锡丝

3、助焊剂

4、尖嘴钳

5、记号笔

还需要一些辅助固定的工具，看情况准备

元件清单

材料包元件清单

原件	数量
1、ESP32主板	x1（已烧录固件)）
2、DS18B20温度传感器模块	x1
3、锂电池充电保护模块	x1
4、240*240 IPS显示模块	x1
5、14250锂电池（3.7V）	x2
6、开关	x2 （用一个）
7、LED灯珠	x3（用一个）
8、蜂鸣器	x1
9、铜丝	3m（用≈2m）
10、黄铜片	x4
11、打印好的模型文件	x1

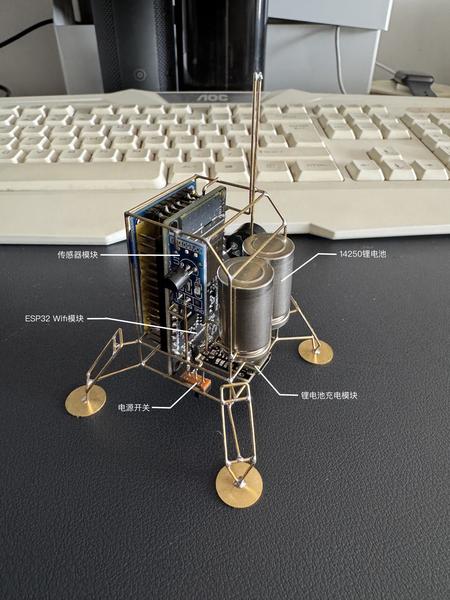

主控

这里使用比较常见的ESP32开发板作为主控，主要原因是它比较普遍且容易获取，并且具有WIFI网络连接，并且可很好的使用lvgl作为图形显示。价格也不高。

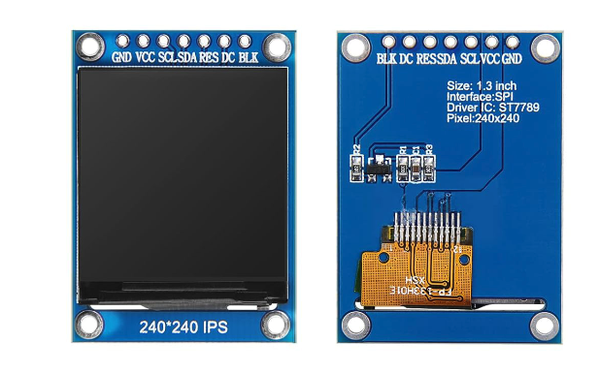

屏幕

我使用了一款240x240的IPS屏幕作为显示，它的尺寸和显示面积很适合本项目，它使用SPI总线正好可以连接ESP32模块的SPI总线上。

驱动我使用了开源的TFT_eSPI，图形界面使用的LVGL

电源

我使用的两节3.7V 300mAH的14250锂电池并联

焊接电池注意事项

请小心使用这些电池，使用不当可能引起火灾 ESP32上并没有锂电池充电管理芯片，我使用了一个锂电池充电保护板来管理锂电池的充电。

焊接锂电池过程中一定要迅速，防止锂电池热失控

最好根据我视频中的焊接顺序制作，否则锂电池焊接会是个难题。

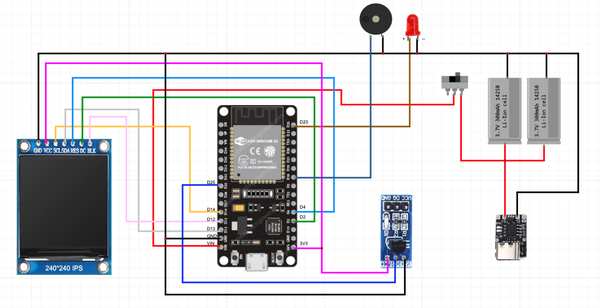

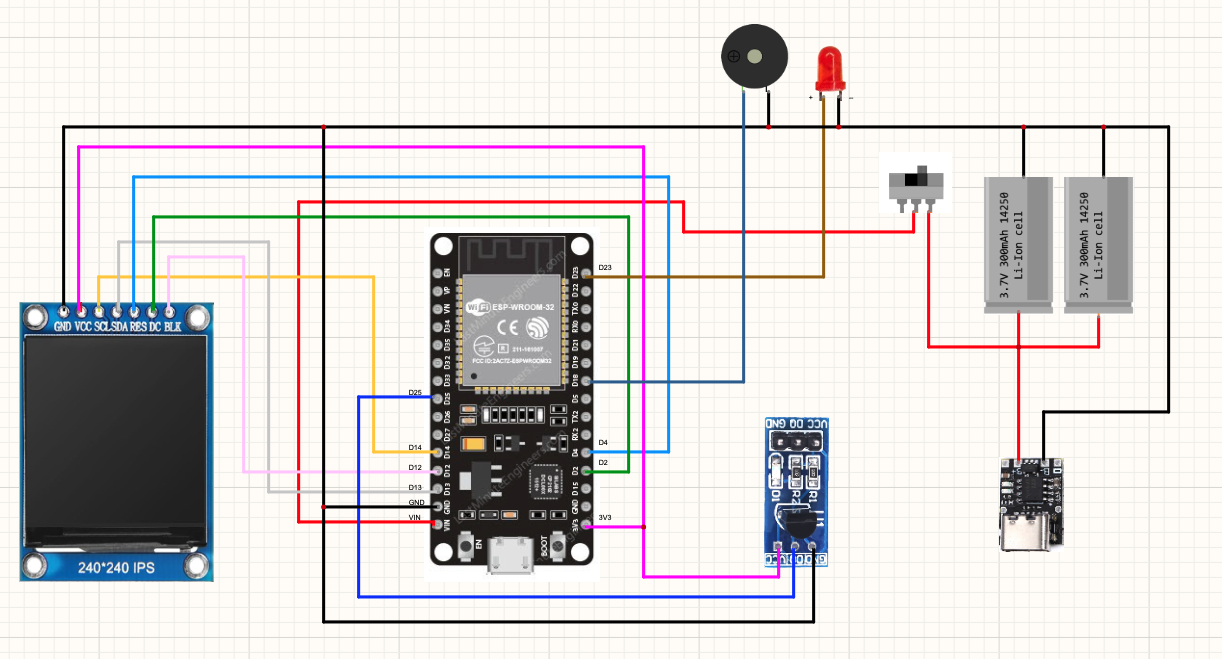

原理图

查看大图

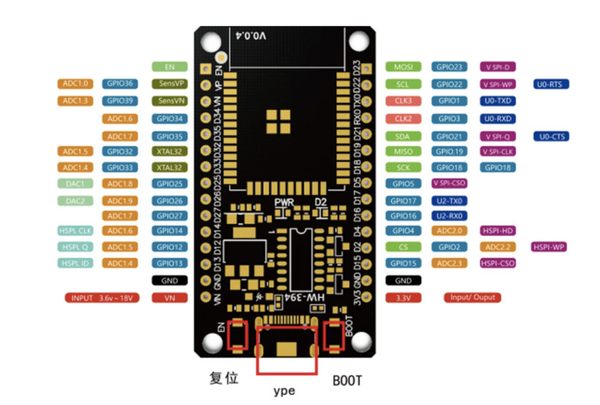

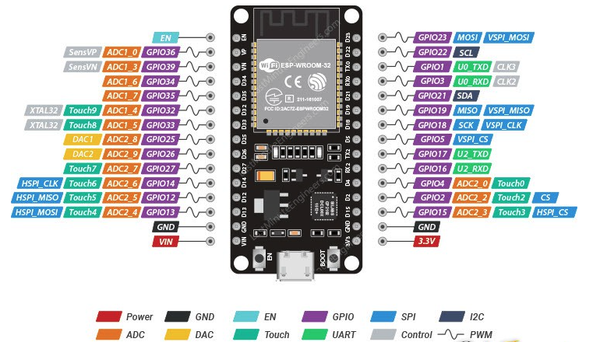

ESP32引脚示意图

引脚链接

屏幕和PCB使用SPI总线链接

显示模块	ESP32
GND	GND
VCC	3V3
SCL	D14
SDA	D13
RES	D4
DC	D2
BLK	D12

传感器	ESP32
GND	GND
VCC	VCC
DQ	D25

蜂鸣器	ESP32
-	GND
+	D18

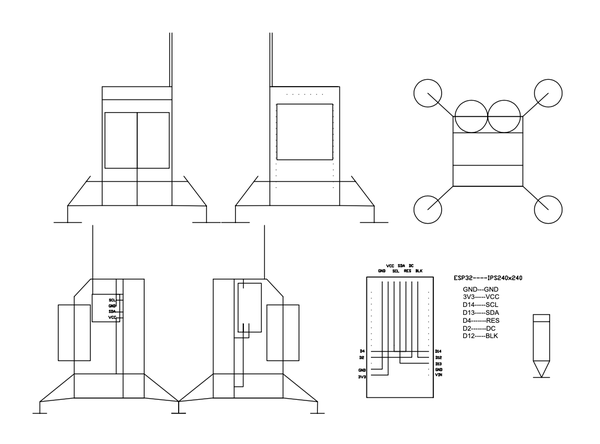

框架

模型文件下载地址：点击下载

CAD源文件：点击下载

下载后1:1打印

制作步骤视频

如何把黄铜丝弄直

焊接主板和屏幕：

焊接框架：

焊接传感器和开关

焊接电池和充电板：

焊接支撑腿：

焊接LED和蜂鸣器：

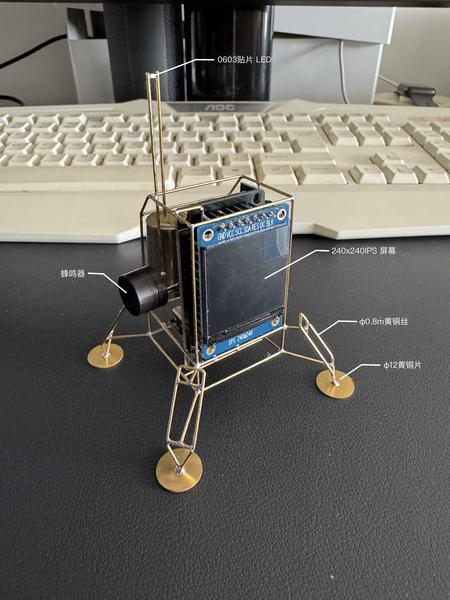

细节图

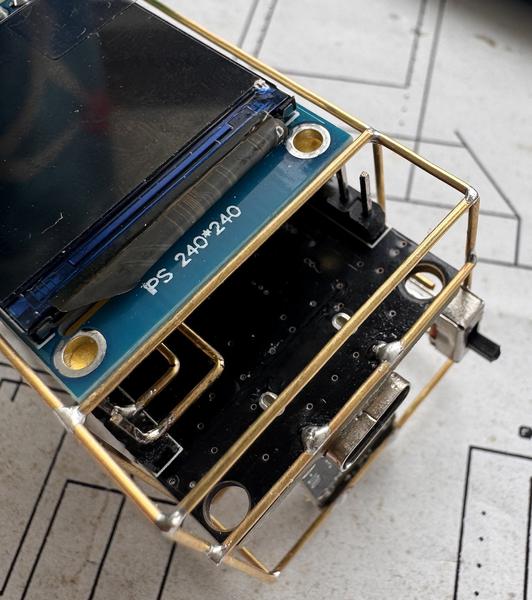

主板和框架到连接

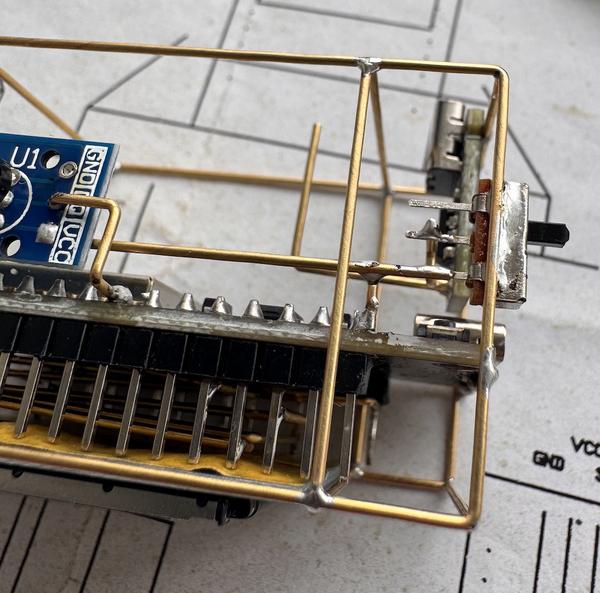

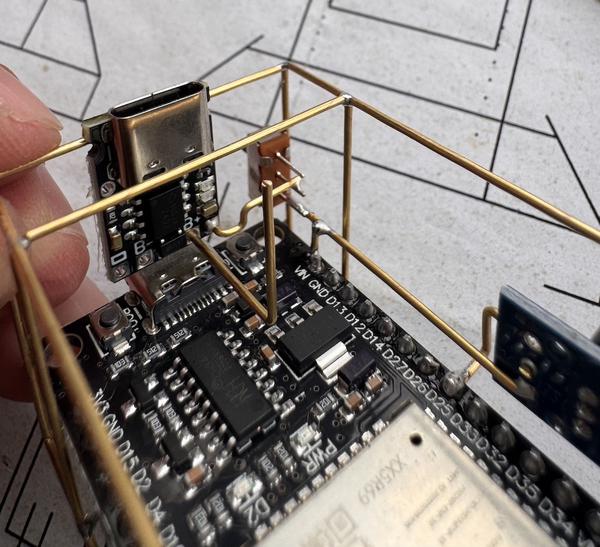

开关到传感器和主板供电

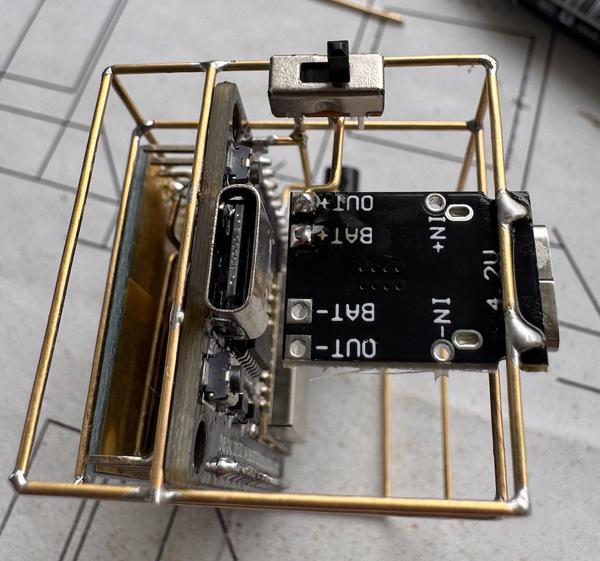

充电板输出到开关的连接

焊接电池前，先把充电板的正极引出

希望你也能亲手制作成功，祝你好运
