XiaoLander制作教程

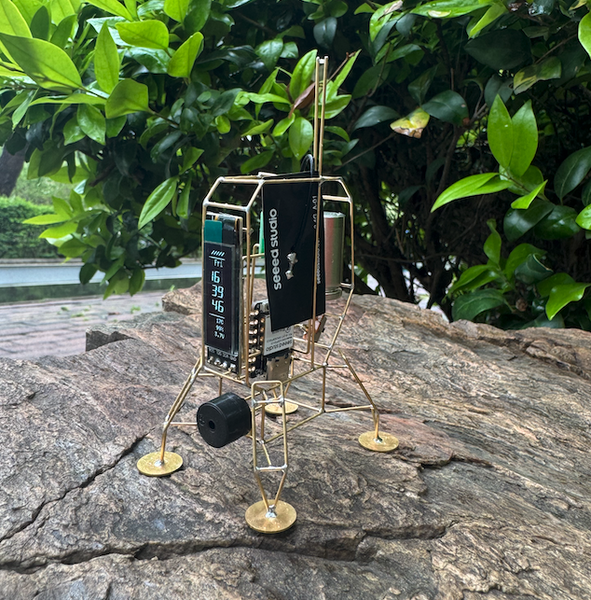

XiaoLander 电路雕塑
XiaoLander 是使用SeeedStudio Xiao系列开发板制作了电路雕塑作品

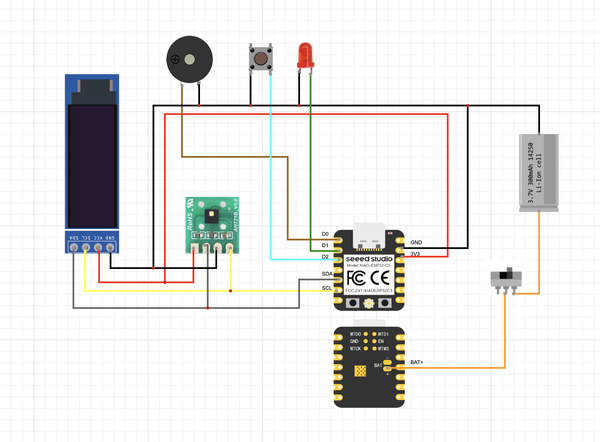

原理图
主板引脚表

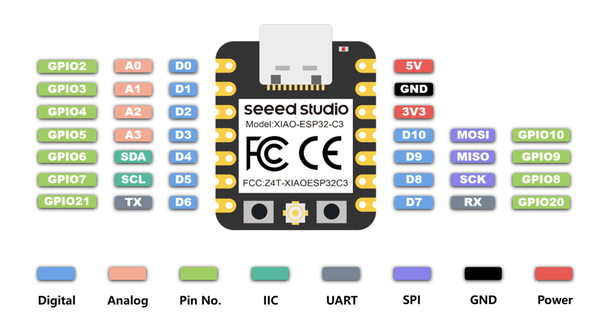

SeedStudio ESP32C3

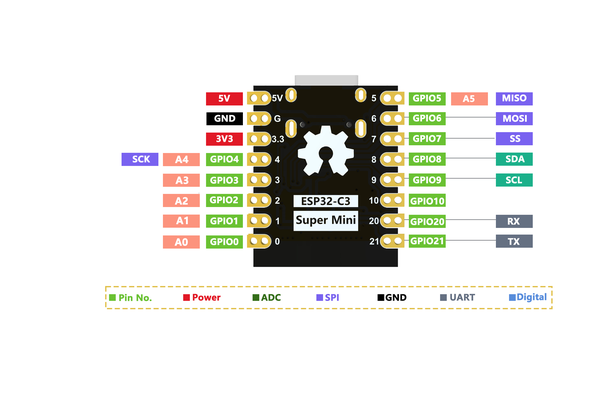

ESP32C3 Super MIni
使用这个主板的2脚接蜂鸣器正极，3脚接LED灯正极

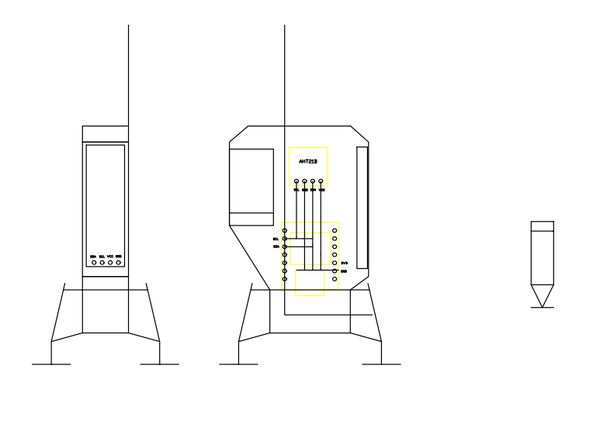

模型
材料包元件清单
元件清单
| 原件 | 数量 |
|---|---|
| 1、SeeedStudio ESP32-C3 Xiao系列主板 | x1(已烧录固件) |
| 2、AHT21B温湿度传感器模块 | x1 |
| 3、14250锂电池（3.7V） | x1 |
| 4、开关 | x2 |
| 5、LED灯珠 | x3(用一个) |
| 6、蜂鸣器 | x1 |
| 7、OLED显示屏模块(0.91寸白色OLED) | x1 |
| 8、铜丝 | 3m |
| 9、黄铜片 | x4 |
| 10、模型1:1打印图纸 | x1 |
工具清单
制作您需要准备以下工具：
1、电洛铁
2、焊锡丝
3、助焊剂
4、尖嘴钳
5、记号笔
还需要一些辅助固定的工具，看情况准备
引脚连接
| OLED模块 | ESP32C3 |
|---|---|
| GND | GND |
| VCC | 3V3 |
| SCL | D5 |
| SDA | D4 |
| AHT21温湿度传感器 | ESP32C3 |
|---|---|
| GND | GND |
| VCC | 3V3 |
| SCL | D5 |
| SDA | D4 |
制作步骤
如何把黄铜丝弄直
制作步骤一：
制作步骤二：
制作步骤三：
希望你也能制作成功，记住焊接顺序比焊接技能更重要。 要想焊点光滑好看，一定要使用助焊剂
