TinyCubeSateIIite制作教程

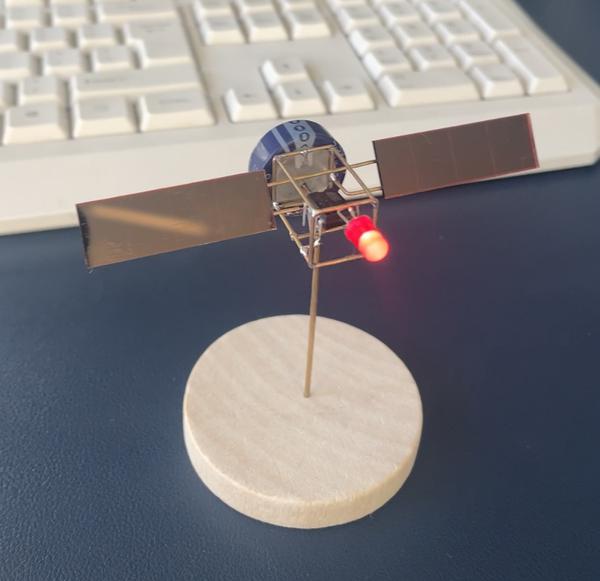

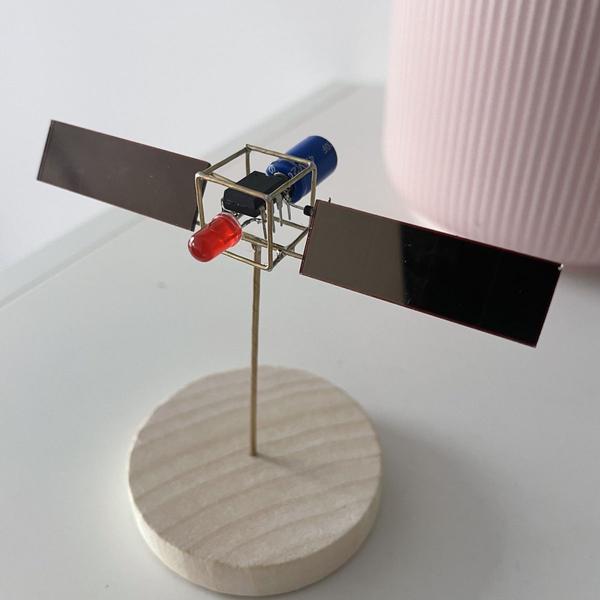

TinyCubeSateIIite
芯片使用的ATiny85 因为它的静态功耗非常低。 原理图非常简单，我们使用ATtiny85微控制器内部1Mhz振荡器，因此无需外接任何外部晶振。太阳能电池并联连接并通过反向阻流二极管馈送到系统。二极管还有助于降低电压已安全的为超级电容充电。在明亮的阳光下，太阳能电池产生足够的电流为电容器充电并为系统供电，充满电的超级电容应该内让系统自运行几天。您可以进一步改进电路，通过测量太阳呢电池两端的电压，并仅在超过低阈值时闪烁LED，使LED仅在夜间闪烁。

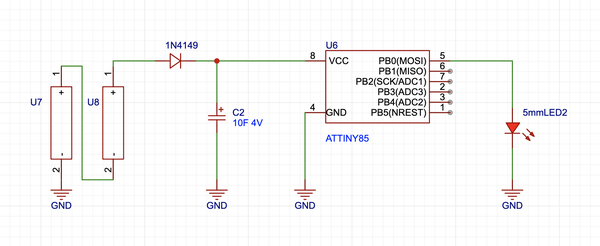

原理图

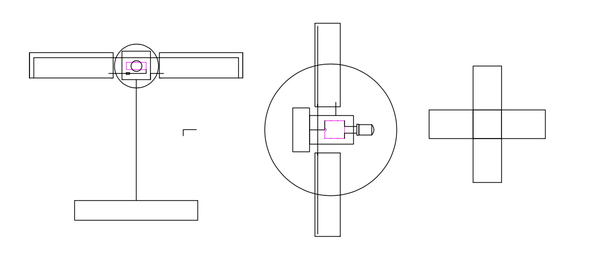

模型框架
CAD源文件点击下载
20F电容款 查看PDF文件
1.5F电容款 查看PDF文件
材料清单
| 元件 | 数量 |
|---|---|
| 1、ATTINNY85单片机 | x1(已烧录固件) |
| 2、超级电容 | x1 |
| 3、太阳能片 | x2 |
| 4、二极管 | x2(用一个) |
| 5、LED灯 | x2（用一个） |
| 6、铜杆 | x1 |
| 7、铜丝 | 2m |
| 8、木底座 | x1 |
| 9、模型1:1 打印文件 | x1 |
工具清单
制作您需要准备以下工具：
1、电洛铁
2、焊锡丝
3、助焊剂
4、尖嘴钳
5、记号笔
还需要一些辅助固定的工具，看情况准备
针脚和正负极

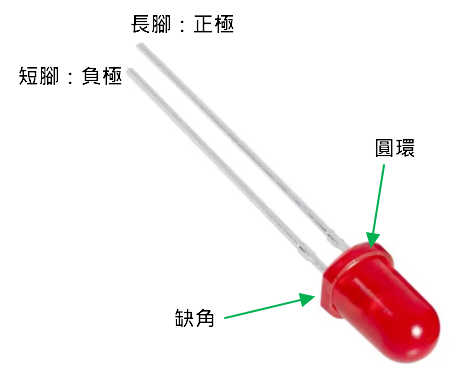

LED灯正负极判断方法
ATINY85 芯片引脚判断方法
温馨提示如果阳光照射也不闪闪可以使用一个导体短暂接触一下电容的正负极，或者在芯片的1脚接一个上拉电阻，使1脚保持高电平而不是悬空状态
制作步骤
如何把黄铜丝弄直
制作步骤：
文档信息
版权声明：可自由转载（请注明转载出处）-非商用-非衍生
发表时间：2025年6月7日 08:22
