KiCAD PCB设计技巧

改变原件所在层

要将元件移动到底层，可以使用快捷键F或右键点击元件后选择“翻转”选项来实现

改变线宽

走线过程中改变线宽：W健 （注意需要预设几个宽度）

走线中换层

走线过程中换层：V 健 出现添加过孔的标识，点击添加过孔（同时自动切换到当前层对的另一个层）继续走线即可 如果发现并不需要换层再按一下V健即可取消

设置层对：菜单：布线->设置层对

走线过程中换层：+ 健 点击添加过孔后（同时自动切换到下一层）每按一次+ 切换下一层 按- 可切换上一层

添加泪滴

走线上添加泪滴

全部添加泪滴菜单：编辑->添加泪滴

单个走线或引脚添加泪滴：选中焊盘->属性->链接选项卡->在焊盘和走线的连接处添加泪滴

覆铜

设置好了覆铜后，按B刷新覆铜

设置自动刷新：菜单：偏好设置-》PCB编辑器-》编辑选项-》自动重新对填充区填充

原有覆铜区域添加覆铜： 右击 -填充区->添加相似填充区->绘制添加新覆铜即可

合并覆铜：选中两片铜箔->右击->填充区->合并填充区

挖空覆铜：选中覆铜->在挖空的区域右击->填充去-》添加挖空填充区

如何画出漂亮的走线

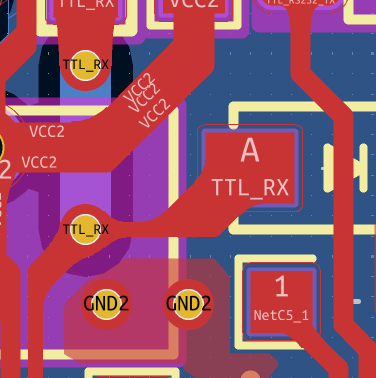

要画出如上图这样漂亮的走线，可以借助 KiCAD 的插件 Tapered tracks

插件下载地址 https://github.com/easyw/RF-tools-KiCAD

安装方法

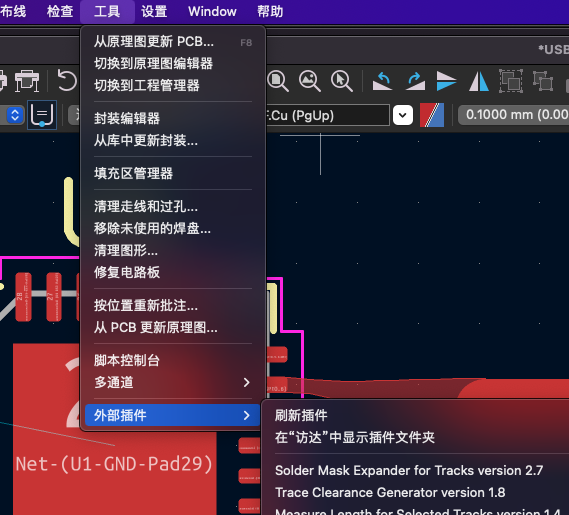

菜单->工具-> 外部插件->打开外部插件文件夹 把下载好的插件复制到该文件夹即可

刷新一下插件，工具栏上就会有插件图标。

使用方法如下图所示
